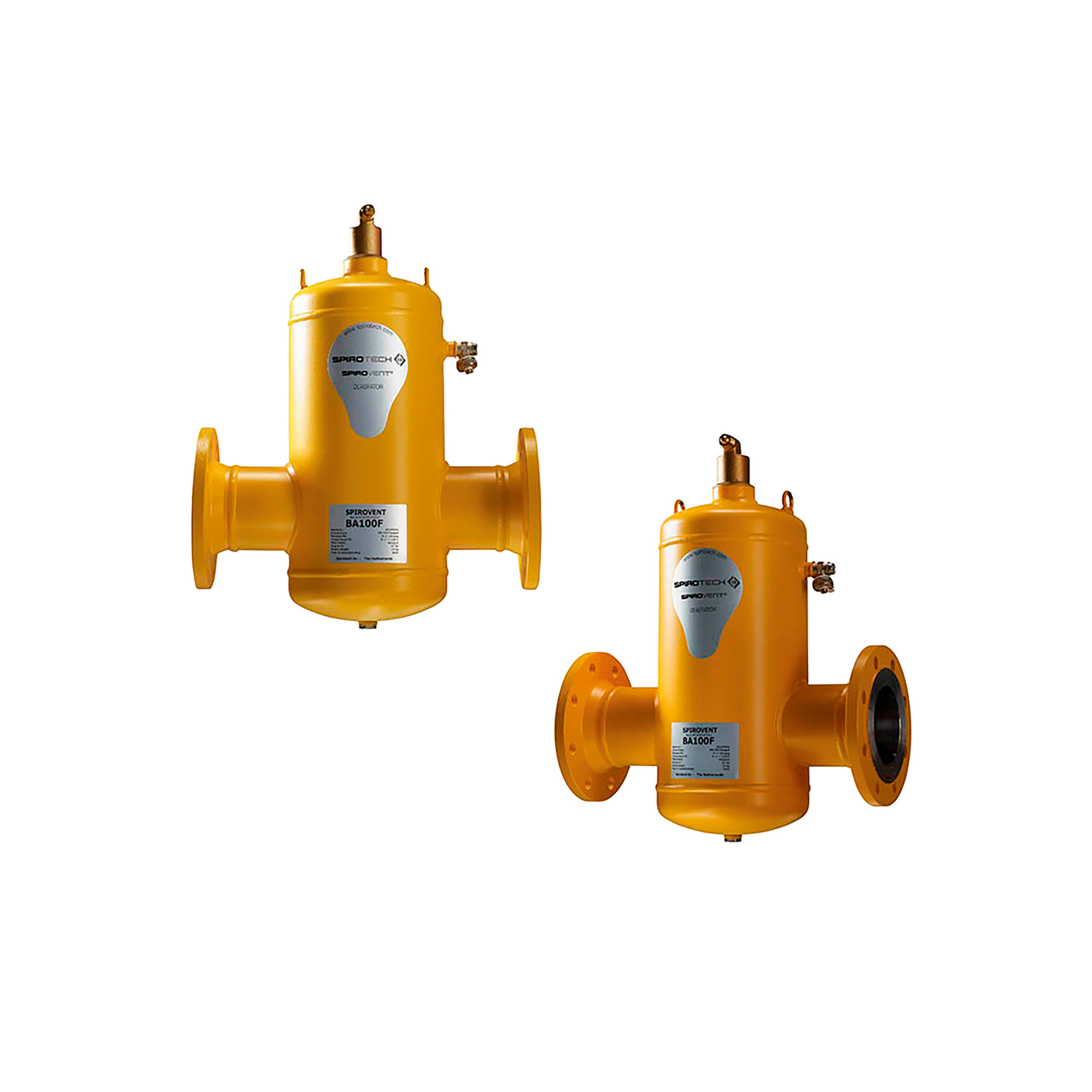

SpiroVent, teräs

SpiroVent-ilmanerottimet teräsrakenteisina – Teollisen mittakaavan ilmanerotus

Suurissa lämmitys-, jäähdytys- ja prosessijärjestelmissä ilman aiheuttamat ongelmat – kuten korroosio, heikentynyt lämmönsiirto ja pumppujen kavitaatio – voivat aiheuttaa merkittäviä taloudellisia tappioita ja huoltoseisokkeja. Teräsrunkoiset SpiroVent-ilmanerottimet (DN50–DN600 ja suuremmat) on suunniteltu jatkuvaan ja tehokkaaseen mikrokuplien poistoon suurissa virtausmäärissä.

Teräsrakenteinen SpiroVent asennetaan kiinteäksi osaksi järjestelmän päävirtausta, jossa se käsittelee kaiken läpivirtaavan nesteen ja tekee järjestelmävedestä vähitellen täysin ilmatonta.

Keskeiset edut suuriin kiinteistöihin ja teollisuuteen

• Teollinen suorituskyky: Suunniteltu kestämään suuria virtausnopeuksia ja suuria järjestelmäpaineita ilman tehon laskua.
• Minimaalinen ja vakio painehäviö: Laitteen sisäinen rakenne ei virtausteknisesti kurista linjaa, mikä säästää kiertovesipumppujen energiaa ja helpottaa järjestelmäsuunnittelua.
• Vankka hitsattu rakenne: Teräsrunko vastaa vaativien teollisuusympäristöjen ja aluelämpöverkkojen standardeja.
• Huoltovapaa ja pitkäikäinen: Ei vaihtoa vaativia suodattimia tai kuluvia mekaanisia osia. Automaattinen ilmanpoistoventtiili on suojattu lialta.

Tekniikka ja sisärakenteen toiminta

Teräsrunkoisten SpiroVent-laitteiden ytimessä on patentoitu Spirotube-elementti. Se koostuu keskusputkesta, jonka ympärille on kudottu hienojakoinen kuparilankarakenne.

1. Virtauksen hidastus: Kun vesi saapuu erottimen sisään, sen virtausnopeus laskee optimaaliseksi.
2. Mikrokuplien törmäytys: Vedessä kiertävät mikrokuplat törmäävät Spirotube-rakenteeseen, tarttuvat siihen ja sulautuvat yhteen suuremmiksi ilmakupliksi.
3. Automaattinen poisto: Fysiikan lakien mukaisesti suurentuneet kuplat nousevat laitteen yläosan ilmanpoistotilaan, josta integroitu, vuotamaton ilmanpoistin päästää ne hallitusti ulkoilmaan.

Tekniset tiedot ja mallivaihtoehdot

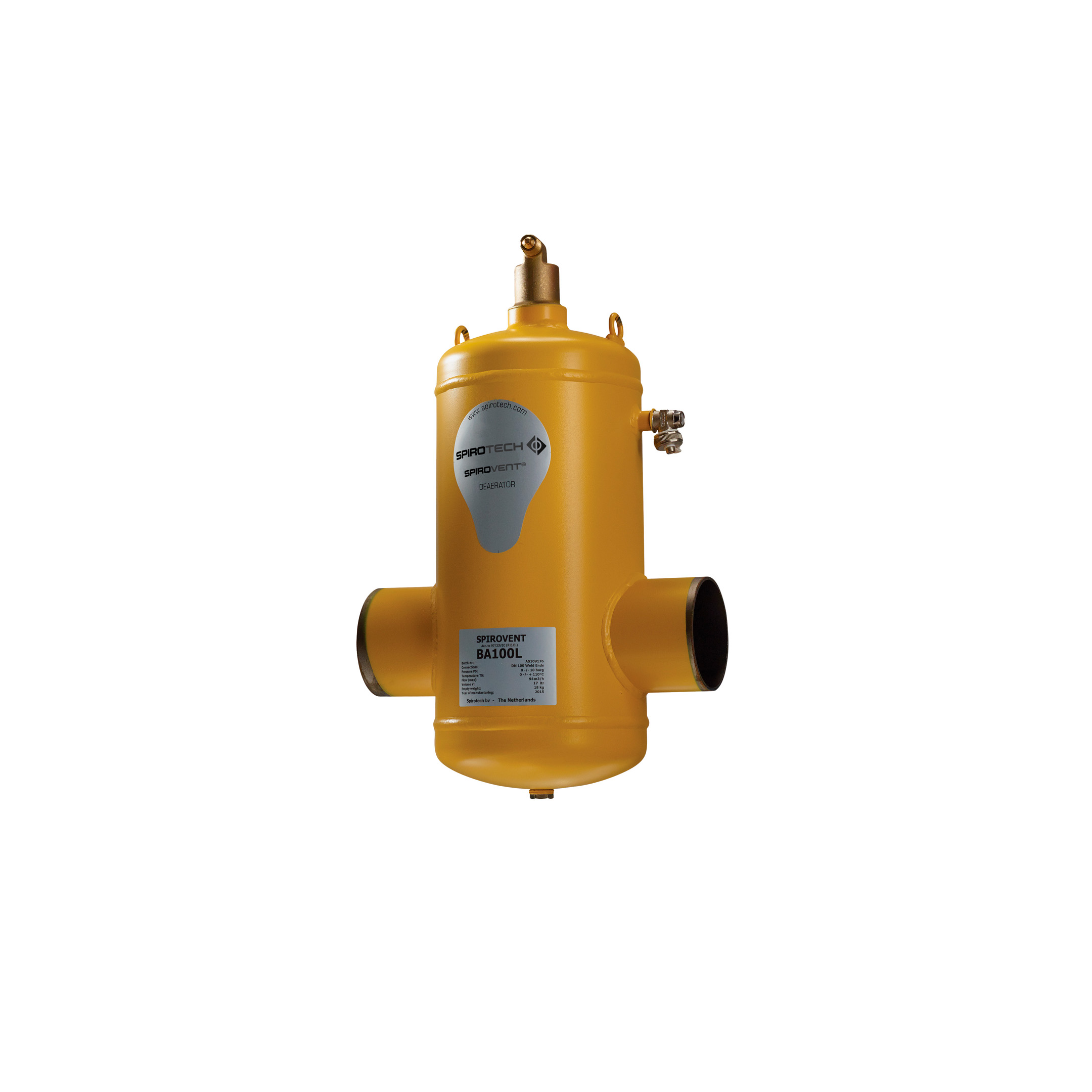

Teräsrakenteisia SpiroVent-malleja on saatavana laajalla skaalalla ja eri liitäntävaihtoehdoilla (hitsaus- tai laippaliitäntä). Tuotteet valmistetaan ja testataan painelaitedirektiivin (PED) mukaisesti.

Ominaisuus	Standardimallit (Teräs)	Korkeapaine- / erikoismallit
Kokoluokat (Liitännät)	DN50 – DN600 (Suuremmat koot räätälöitynä)	DN50 – DN600+
Liitäntätyyppi	Laippaliitäntä (PN16) tai hitsauspää	Laippaliitäntä (PN25 / PN40)
Maks. käyttölämpötila	110 °C	Jopa 160 °C / 200 °C asti
Maks. käyttöpaine	10 bar	16 bar / 25 bar / 40 bar
Materiaali	S235JR (Hiiliteräs), sisäosat  kupari/messinki	Saatavana myös kokonaan ruostumattomasta teräksestä (Rst/Hst)



Optimaalinen asennuspaikka järjestelmässä

SpiroVent asennetaan aina järjestelmän päävirtaukseen paikkaan, jossa vesi on kuuminta ja/tai paine alhaisinta, sillä näissä olosuhteissa nesteessä on vähiten liuenneessa muodossa olevaa ilmaa:

• Lämmitysjärjestelmissä: Heti lämmönlähteen (kattila, lämmönvaihdin, lämpöpumppu) jälkeen lähtevään suoranaiseen linjaan.
• Jäähdytysjärjestelmissä: Juuri ennen vedenjäähdytintä palaavaan linjaan.
