Paineenkorotusasemat
Energiatehokas ratkaisu paineenkorotukseen
Paineenkorotusasemien toimintaperiaate ja ohjaus
Paineenkorotusasemat ovat asennusvalmiita järjestelmiä, jotka ylläpitävät haluttua lähtöpainetta mukautuen automaattisesti kulutuksen ja tulopaineen vaihteluihin.
Paineenkorotusasemat toimivat energiatehokkaasti hyödyntäen uusinta taajuusmuuttajatekniikkaa: pienen kulutuksen aikana pumppu pyörii hitaasti ja kulutuksen lisääntyessä pyörimisnopeus kasvaa automaattisesti. Kulutuksen loppuessa asema siirtyy lepotilaan ja käynnistyy uudelleen automaattisesti lähtöpaineen laskiessa alle määritetyn tason.
Paineenkorotusasemien mallit ja rakenne
Paineenkorotusasemien tuoteperhe on kattava, aina kiinteistöjen yhden pumpun asemista vaativiin prosessiteollisuuden kahden pumpun asemiin.
Yhden pumpun paineenkorotusasemia (BM1) on saatavilla kokoluokissa 1″–2″ tai DN25–DN100 teholuokissa 0,37–22 kW. Kahden pumpun paineenkorotusasemia (BM2) on saatavilla kokoluokissa 2″–2½” tai DN50–DN150, teholuokissa 2 x 0,75–2 x 45 kW.
Paineenkorotusasemat ovat valmistettu ruostumattomasta teräksestä tai haponkestävästä teräksestä. A-versio sisältää yhden tai kaksi keskipakopumppua, jonka sähkömoottori on varustettu integroidulla taajuusmuuttajalla. Lisäksi pumpun painepuolella on painelähetin, painemittari, kalvopaisunta-astia, takaiskuventtiili ja sulkuventtiili.
B-versiossa on A-version lisäksi imupuolen jakotukki, jossa on painekytkin (kuivakäyntisuoja), painemittari sekä sulkuventtiili. Paineenkorotusasemien pumput ovat joko moni- tai yksipyöräisiä kuivamoottorilla varustettuja EcoDesign-direktiivin vaatimukset täyttäviä keskipakopumppuja.
Käyttökohteet ja hyödyt:
Kolmeksin paineenkorotusasemia käytetään teollisuuden prosessien lisäksi kiinteistöjen ja kunnallisten vesilaitosten paineenkorotuksissa sekä esimerkiksi golfkenttien kastelujärjestelmissä. Tyypillisiä käyttökohteita ovat vedenottamot, kiinteistöjen ja teollisuuden paineenkorotus- ja kastelujärjestelmät, asuinrakentaminen, koulut ja päiväkodit, kylpylät ja uimahallit, laivateollisuus ja savukaasupesurit, liikekiinteistöt sekä sairaalat ja hoivatilat.
- Taajuusmuuttajakäytön ansiosta paineenkorotusasema käynnistyy pehmeästi, jolloin vältytään putkiston paineiskuilta
- Pehmeä käynnistys ja pysäytys pidentävät osaltaan putkistojen käyttöikää. Asemat voivat toimia itsenäisesti, jolloin niistä saadaan vika- ja käyntitieto suoraan valvontajärjestelmään, tai asemaa voidaan ohjata kokonaan kiinteistövalvonta-alakeskuksen (VAK) kautta.
- Sähkömoottorit ovat pumppukäyttöön suunniteltuja oikosulkumoottoreita, joissa on korkea hyötysuhde ja hiljainen käyntiääni.
BM1 – Yhden pumpun paineenkorotusasemat
Kolmeks BoostMaster1 (BM1) on yhden pumpun paineenkorotusasema varustettuna integroidulla taajuusmuuttajalla.
BM1-paineenkorotusasema on saatavilla tehoalueella 0,37–22 kW ja se on valmistettu ruostumattomasta teräksestä tai haponkestävästä teräksestä. Käyttöönotto on suunniteltu asiakkaan kannalta helpoksi: asema asennetaan putkistoon, pumppu täytetään vedellä ja ilmataan, jonka jälkeen asemaan kytketään jännite ja se alkaa ylläpitää suunniteltua lähtöpainetta.
A-versio sisältää yksi- tai monipyöräisen keskipakopumpun, jonka sähkömoottori on varustettu integroidulla taajuusmuuttajalla. Lisäksi pumpun painepuolella on painelähetin, painemittari, kalvopaisunta-astia, takaiskuventtiili ja sulkuventtiili. B-versiossa on A-version lisäksi imupuolen jakotukki, jossa on painekytkin (kuivakäyntisuoja), painemittari sekä sulkuventtiili.
BM2 – Kahden pumpun paineenkorotusasemat

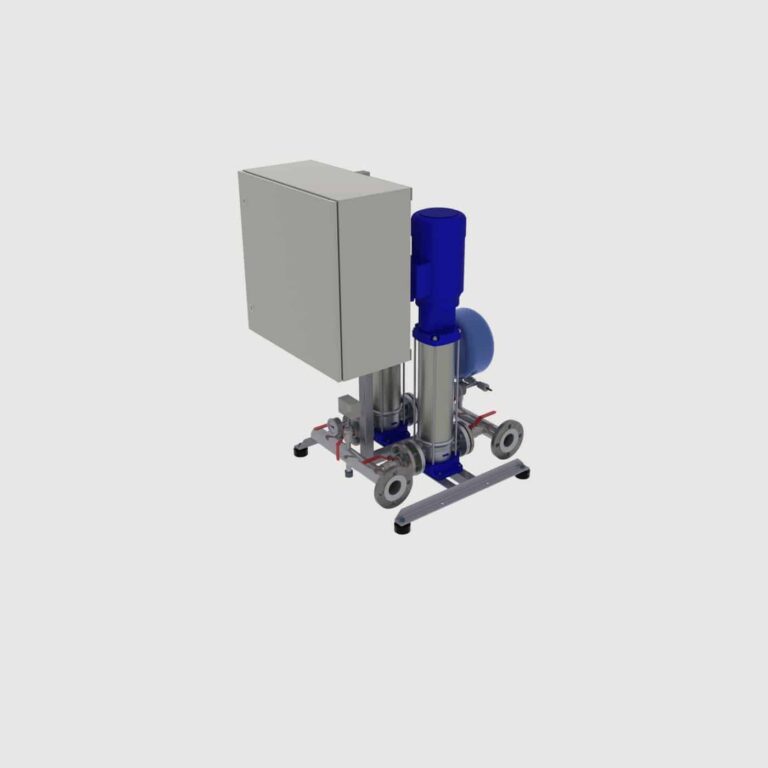

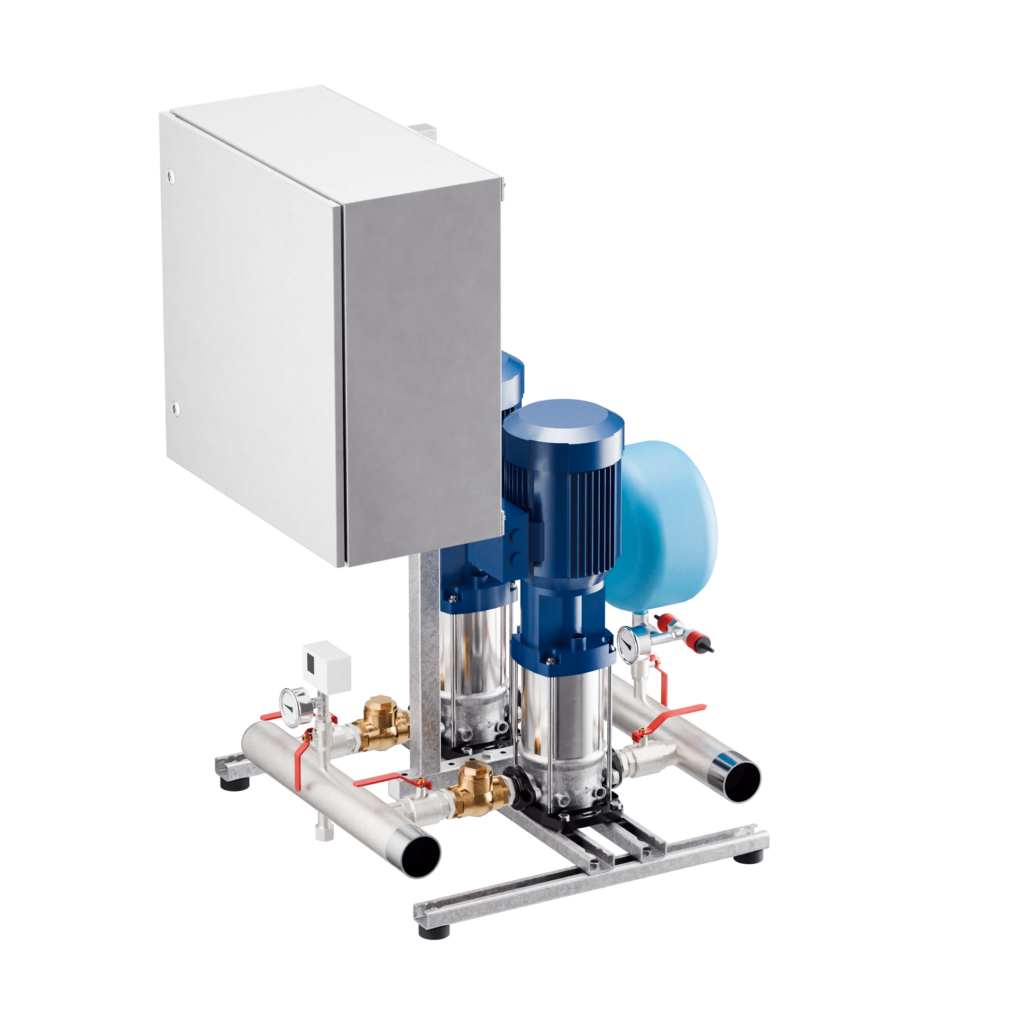

Kolmeks BoostMaster2 (BM2) paineenkorotusasema on kahden pumpun paineenkorotusasema, joka on varustettu erillisillä kaappiasenteisilla taajuusmuuttajilla. Asemia on saatavilla tehoalueella 2 x 0,75–2 x 45 kW. BM2-paineenkorotusasema on valmistettu ruostumattomasta teräksestä tai haponkestävästä teräksestä.
Pienen kulutuksen aikana yksi pumppu pyörii hitaasti ja kulutuksen lisääntyessä sen pyörimisnopeus kasvaa automaattisesti. Mikäli yhden pumppausyksikön tuotto ei riitä kattamaan kulutusta, käynnistyy levossa oleva yksikkö käynnissä olevan rinnalle. Asema antaa maksimituoton molempien pumppausyksiköiden pyöriessä täydellä nopeudella. Sähkökeskuksessa oleva vuorotteluautomatiikka hoitaa pumppujen vuorottelun viikkokellon avulla. BM2-paineenkorotusaseman toimitukseen sisältyvät esisäätö ja koeajo, jolla varmistetaan, että mitoituspiste saavutetaan. Lisäksi tarkistetaan kuivakäyntisuojaus sekä nukahtamis- ja vuorottelutoiminnot. Asema sisältää kaksi pumppua sähkömoottoreineen, sähkökaappiin asennetut taajuusmuuttajat ja vuorotteluautomatiikan, imu- ja painepuolen jakotukit painemittareineen, sulkuventtiilit molempien pumppujen paine- ja imupuolella, painelähettimet molemmille taajuusmuuttajille sekä kalvopaisunta-astian.
